LED 경기장 조명 선택 방법: 스포츠 프로젝트를 위한 실용 가이드

예상 읽는 시간: 17 분

LED 경기장 조명을 선택하는 것은 단순히 와트수가 가장 높거나, 루멘 출력이 가장 높거나, 빔 각도가 가장 좁은 제품을 찾는 문제만은 아닙니다.

경기장 조명 시스템은 경기장 크기, 설치 위치, 기둥 높이, 경기 수준, 카메라 촬영 방향, 주변 환경, 전기 인프라 및 장기 유지보수 계획 등을 종합적으로 고려하여 설계되어야 합니다.

올바른 질문은 “어느 경기장 조명이 가장 밝은가?”가 아니라, “어떤 조명기구, 광학 장치, 설치 위치, 조광 각도, 제어 장치 및 설치 방법의 조합이 눈부심, 균일도, 구조적 하중 및 장기 운영 비용 측면에서 허용 가능한 수준이면서 프로젝트 요구 사항을 충족할 수 있는가?”입니다.”

공식 축구 조명 지침은 중계용 경기장과 비중계용 경기장의 요구 사항을 구분하며, 선수, 심판, 관중, 방송사 및 다양한 설치 방식의 필요 사항을 고려합니다. 따라서 경기장 조명은 개별 조명 기구의 사양이 아닌, 하나의 통합된 시스템으로서 평가되어야 합니다.

간단한 답변: 경기장 조명을 선택하기 전에 무엇을 확인해야 할까요?

조명기구를 선정하기 전에, 프로젝트의 다음 7가지 요소를 명확히 정의하십시오:

프로젝트 요구사항 → 현장 형상 → 광도 측정 대상 → 광학 → 고정 장치 구조 → 제어 → 검증

1. 고정 장치가 아니라 프로젝트부터 시작하세요

같은 LED 경기장 조명이 학교 운동장, 시립 경기장, 프로 방송 경기장 모두에 똑같이 적합하지는 않습니다. 프로젝트의 수준에 따라 어떤 조명 특성이 가장 중요한지가 결정됩니다.

공급업체에 연락하기 전에 프로젝트 팀은 다음 사항을 명확히 정의해야 합니다:

• 종목과 경기 수준
• 해당 경기장에서 TV 중계되는 경기가 열릴지 여부
• 해당 연맹, 대회, 지자체 또는 고객의 요구 사항
• 현재 요구 사항 및 향후 가능한 업그레이드
• 훈련, 경기, 청소, 보안, 오락 등의 작동 모드

지역 사회용 경기장은 불필요하게 방송 중계 장소로 지정되어서는 안 됩니다. 동시에, 향후 텔레비전 중계가 예상되는 경기장은 나중에 필요한 수직 조도, 시간별 조명 성능 또는 제어 기능을 지원하지 못하는 시스템을 선택해서는 안 됩니다.

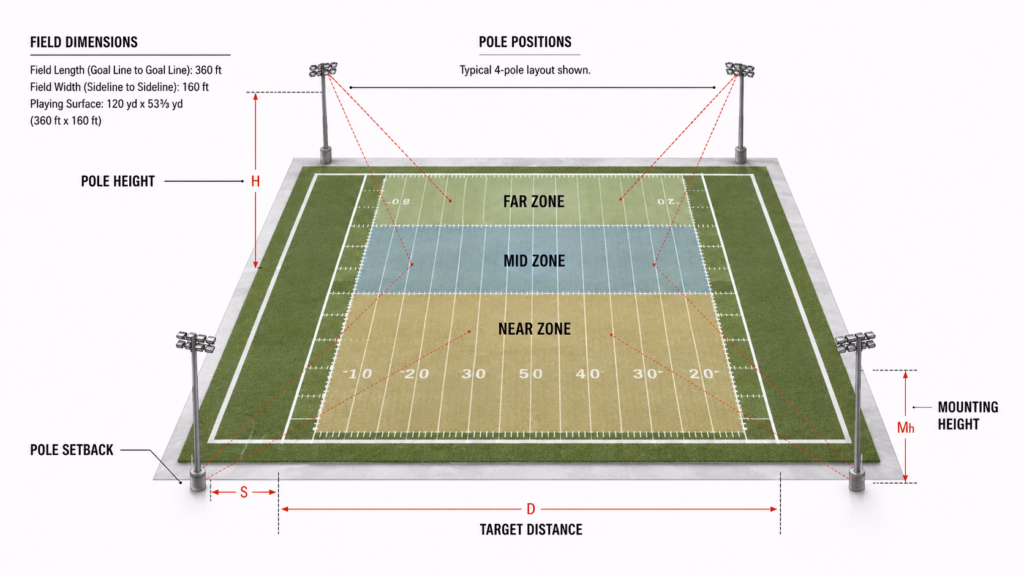

2. 필드 및 장착 기하학적 구조 정의

경기장 조명은 어디에 설치될지, 그리고 빛을 어디로 비춰야 하는지를 파악하지 않고서는 정확하게 선택할 수 없습니다.

필요한 프로젝트 정보에는 다음이 포함되어야 합니다:

• 놀이 공간의 크기
• 전주 수량 및 위치
• 폴 높이
• 경기장으로부터의 폴 후퇴 거리
• 지붕 설치형 또는 기둥 설치형 구성
• 기존 또는 새로운 장착 구조물
• 각 장착 지점에서 대상 구역까지의 거리
• 관람석, 지붕, 전광판, 카메라 설치대 및 기타 시야를 가리는 장애물
• 인근 도로, 주택, 부지 또는 민감한 경계
• 유지보수 및 리프팅 접근

폴의 높이만으로는 빔 각도가 결정되지 않습니다.

특정 기둥 높이에는 자동으로 특정 빔 각도가 필요하다는 가정을 흔히 하게 됩니다. 하지만 실제로는 수평 이격 거리, 목표 거리, 크로스암 상의 조명기구 장착 위치, 조준 각도, 조명기구의 방향, 필요한 빔 중첩 범위, 그리고 산란광 제한 사항 등에도 따라 결정됩니다.

따라서 25미터 높이의 골대가 설치된 두 경기장 중 한 곳은 골대가 터치라인에 가까이 위치해 있고, 다른 한 곳은 골대가 터치라인에서 훨씬 더 멀리 떨어져 있는 경우, 서로 다른 광학 조합이 필요할 수 있습니다.

조명의 개수도 빛의 품질에 영향을 미칩니다

4극 배치는 기초와 전기 연결 지점의 수를 줄일 수 있지만, 일반적으로 각 기둥이 담당해야 하는 구역이 더 넓어집니다. 6극 또는 8극 배치는 더 다양한 방향으로 조명을 비출 수 있고 개별 설치 지점에 가해지는 부담을 줄일 수 있지만, 구조, 배선, 설치 및 유지보수에 대한 요구 사항도 증가시킵니다.

보편적으로 가장 좋은 레이아웃이라는 것은 없습니다. 올바른 배치 방식은 이용 가능한 부지, 필드 크기, 코스 구성, 카메라 방향, 구조물 설치 비용, 눈부심, 그리고 경기 수준에 따라 달라집니다.

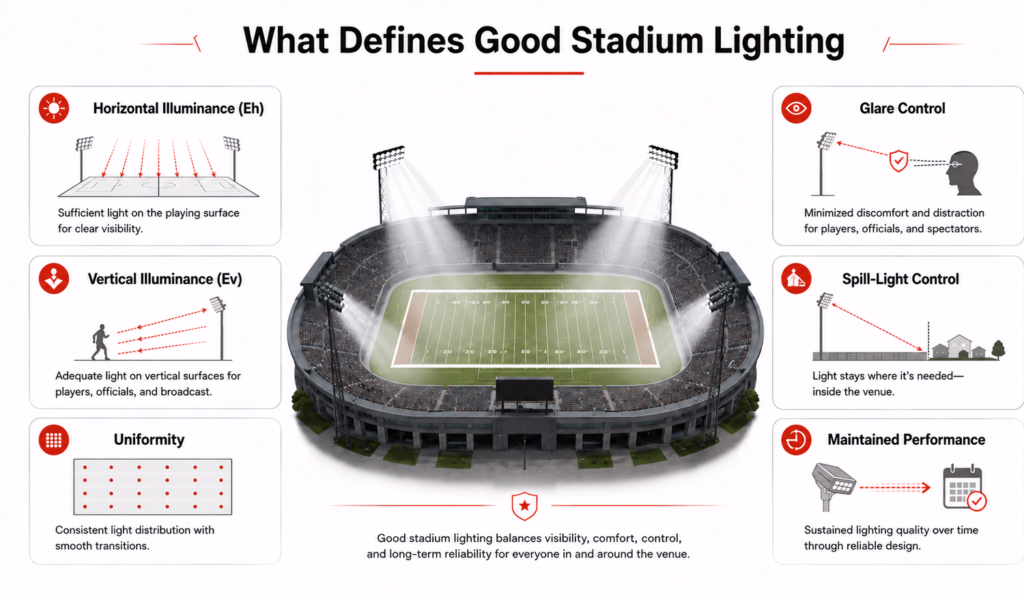

3. 필수 조명 성능 설정

프로젝트와 기하학적 구조가 확정되면, 측정 가능한 성능 요건을 정의해야 합니다. 평균 조도만으로는 유일한 승인 기준이 되어서는 안 됩니다.

정격 루멘 수치가 실제 성능을 보장하지는 않습니다

루멘 출력이 높은 조명기라도, 광 분포가 경기장 구조와 맞지 않거나, 너무 많은 빛이 경기장 밖으로 새어나가거나, 조준 각도로 인해 눈부심이 발생하거나, 좁은 빔으로 인해 밝은 반점이 생기거나, 경기장에 충분한 교차 조명이 부족하거나, 중요한 카메라 방향에서 수직 조도가 약한 경우에는 여전히 만족스럽지 못한 결과를 초래할 수 있습니다.

루멘은 조명 기구에서 방출되는 빛의 양을 나타냅니다. 그러나 루멘은 필요한 측정 지점에 도달하는 유효 광량이 얼마나 되는지는 보여주지 않습니다. 따라서 와트수와 루멘 출력이 비슷한 두 개의 조명 기구라도 현장 조도, 균일도, 눈부심, 비산광에 있어 매우 다른 결과를 보일 수 있습니다.

지속적인 성능 유지 고려

프로젝트 명세서에는 요구되는 값이 초기 값인지 유지 관리 값인지 명확히 명시해야 합니다. 조명 계산 시 루멘 감쇠, 오염 축적, 환경 조건, 청소 주기 및 유지 관리 관행을 고려하기 위해 유지 관리 계수를 적용할 수 있습니다.

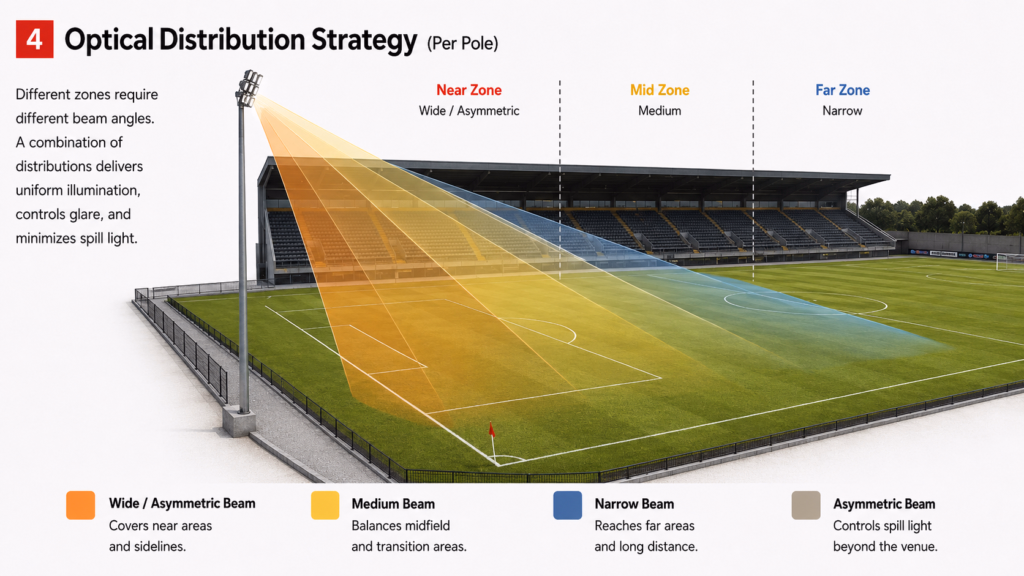

4. 출력을 확정하기 전에 광학 부품을 선택하세요

광 분배 방식에 따라 빛이 어디로 향하는지가 결정됩니다. 와트수는 전기 입력량을 결정할 뿐, 빛이 필드의 올바른 부분으로 전달되는지 여부는 결정하지 않습니다.

좁은 것이 항상 좋은 것은 아니다

빔 폭이 매우 좁으면 중심부의 광도가 강해지지만, 국부적인 밝은 반점이 생길 수 있고, 미세한 조준 오류에 대한 민감도가 높아지며, 인접한 빔 사이에 눈에 띄는 대비가 발생할 수 있고, 더 정밀한 시운전이 필요하며, 조준 각도가 지나치게 가파를 경우 눈부심이 증가할 수 있습니다.

광각 렌즈는 일부 영역의 커버리지를 향상시킬 수 있지만, 장착 위치를 잘못 설정할 경우 목표 영역 밖으로 더 많은 빛이 새어 나갈 수 있습니다. 목표는 근거리, 중거리, 원거리 구역 전반에 걸쳐 광선이 적절하게 겹치도록 조절된 조합을 구현하는 것입니다.

빔 각도의 명칭만으로는 충분하지 않다

둘 다 “20°”로 표기된 제품이라고 해서 반드시 동일한 광도 분포를 나타내는 것은 아닙니다. 광도 곡선, 칸델라 분포, 대칭성 또는 비대칭성, 주광선 외부의 빛, 후방광 및 상향광, 바이저나 차광판 사용 시의 성능, 그리고 프로젝트 시뮬레이션에 사용된 IES 또는 LDT 파일을 비교해 보십시오.

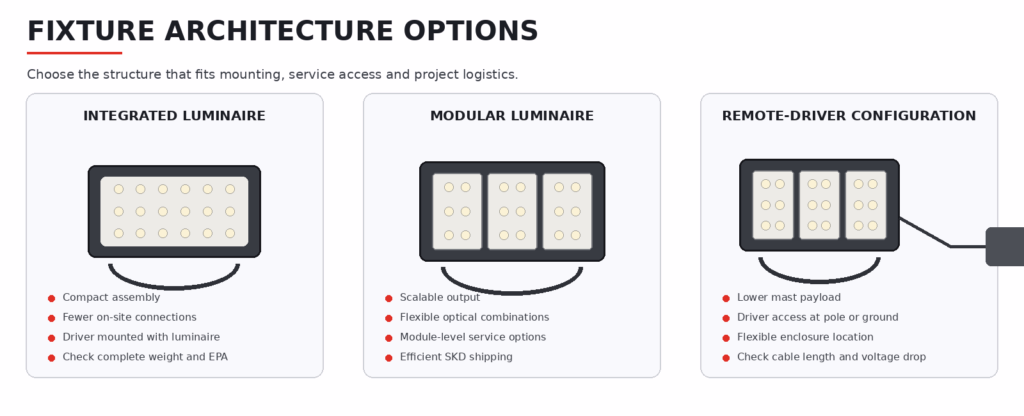

5. 적절한 고정 장치 구조를 선택하십시오.

LED 경기장 조명은 일체형, 모듈형, 반모듈형 및 원격 드라이버 구성으로 제공됩니다. 어느 한 구조가 자동으로 더 우수하다고 할 수는 없으며, 각 구조는 서로 다른 프로젝트 제약 조건을 해결해 줍니다.

조립이 완료된 전체 어셈블리를 살펴보겠습니다.

조명 기구의 무게도 중요하지만, 이것이 유일한 구조적 매개변수는 아닙니다. 유효 투영 면적, 조명 기구의 방향, 브라켓 및 크로스암 구성, 압력 중심, 드라이버 박스 위치, 차광판 및 부속품, 각 전등주에 설치된 조명 기구 수, 기존 전등주 및 기초 상태, 그리고 해당 지역의 풍력 관련 요구 사항을 검토해야 합니다.

조명 기구가 더 가볍다고 해서 반드시 개조 공사의 안전성이 높아지는 것은 아닙니다. 투사 면적이 넓어지거나 설치 위치가 달라지면 구조적 하중이 여전히 증가할 수 있습니다. 기존 전봇대와 기초는 재사용하기 전에 적절한 자격을 갖춘 구조 전문가의 검토를 받아야 합니다.

6. 전기 및 제어 호환성 확인

기술적으로 적합한 조명기구조차도, 그 전기적 또는 제어 관련 요구 사항이 기존 인프라와 호환되지 않는 경우 해당 설치 장소에 적합하지 않을 수 있습니다.

제어 요소를 지나치게 세분화하지 마십시오

훈련장에는 신뢰할 수 있는 스위칭 기능과 저전력 훈련 모드만 필요할 수 있습니다. 반면 전문 공연장에는 다양한 운영 시나리오, 부드러운 조도 조절, 방송 모드 또는 엔터테인먼트 시스템 연동 기능이 필요할 수 있습니다. 지나치게 복잡한 시스템은 불필요한 비용, 시운전 시간 및 유지보수상의 어려움을 초래할 수 있습니다.

ZC Lighting 조명 기구는 호환 가능한 조명 및 제어 인터페이스를 제공함으로써, 더 광범위한 경기장 에너지 또는 제어 시스템의 일부로 활용될 수 있습니다. 다만, 이 조명 기구를 경기장 자동화 시스템이나 경기장 관리 시스템 전체로 제시해서는 안 됩니다.

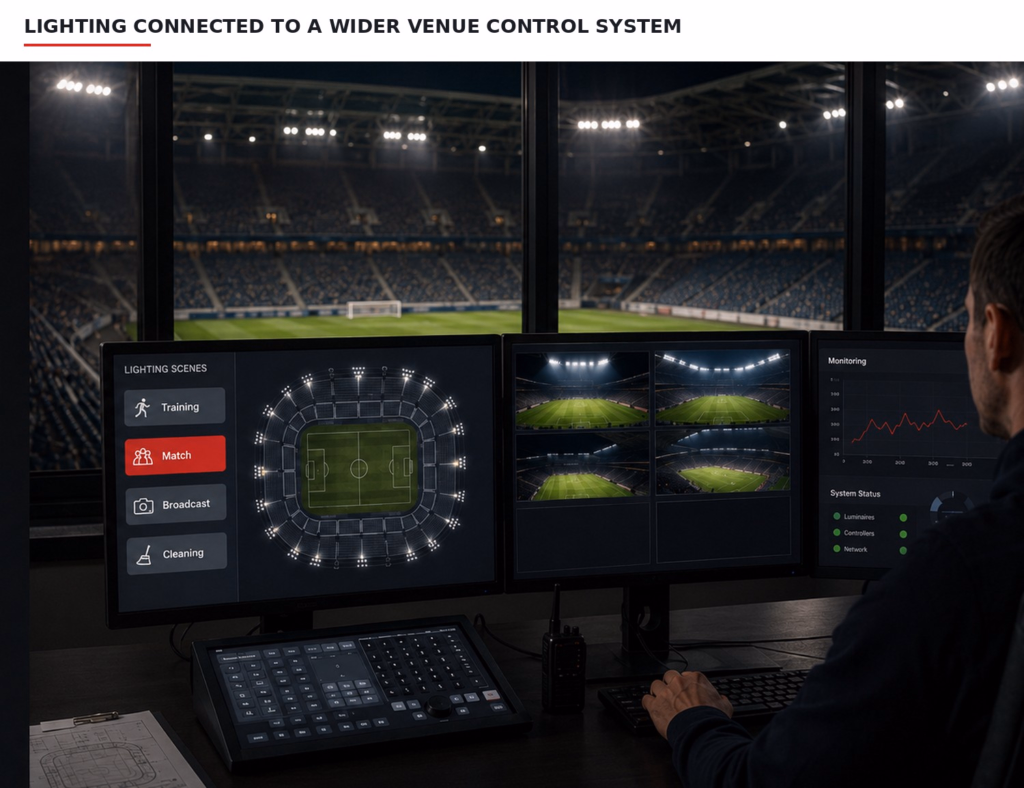

경기장 조명 기구는 호환 가능한 인터페이스와 정의된 작동 시나리오를 통해 더 광범위한 행사장 제어 시스템에 연결될 수 있습니다.

7. 실제 환경에서 성능 평가하기

동일한 조명기구는 건조한 내륙 경기장, 해안가 경기장, 먼지가 많은 산업용 스포츠 단지, 또는 고온 지역에서 서로 다른 성능을 보일 수 있습니다. 제품 선정 시 실제 현장 환경을 고려해야 합니다.

해안 및 부식성 환경

염수 분무 시험 시간뿐만 아니라 전체 부식 방지 시스템을 종합적으로 검토하십시오.

• 하우징 및 브라켓 재질
• 도장 시스템 및 전처리
• 패스너 재료
• 이종 금속 접점
• 드라이버 인클로저 및 커넥터 보호
• 배수, 세척 및 유지보수 요건

고온 지역

명시된 작동 온도 및 실제 전기적·열적 조건을 종합적으로 검토하십시오.

• 운전자 체온 제한
• LED 작동 조건
• 열적 정격 하향 조정
• 인클로저 구성
• 예상 일일 운영 시간
• 수명 관련 주장의 근거가 되는 시험 조건

먼지가 많거나 오염된 현장

오염이 방진·방수 등급, 광학 성능, 열 방출 및 세척에 어떤 영향을 미치는지 확인하십시오.

• 방진·방수 등급
• 렌즈 및 유리 세척 접근성
• 방열판의 방향
• 먼지 쌓임
• 밀봉 세부 사항
• 정비 주기

번개 및 서지 발생 위험이 높은 장소

조명 기구 내부의 부품에만 의존하기보다는 여러 단계에서 체계적인 서지 보호 전략이 필요할 수 있습니다.

• 전력 배전
• 접지 시스템
• 케이블 경로
• 사이트 노출
• 조명기구 수준 SPD
• 유통 단계의 SPD 및 지역별 요구 사항

8. 주문하기 전에 설치 및 유지보수 사항을 고려하십시오

설치 및 유지보수는 종종 프로젝트 진행 과정에서 너무 늦은 단계로 간주되곤 합니다. 제품을 선정하기 전에 다음 사항을 확인하십시오:

• 조명기구를 어떻게 들어 올리고 취급할 것인가
• 조립된 상태로 도착하든 개별 모듈 형태로 도착하든
• 브래킷이 크로스암에 어떻게 연결되는가
• 드라이버가 고정 장치, 브라켓, 기둥 또는 지면에 설치되어 있는지 여부에 관계없이
• 조준 각도가 어떻게 기록되는지
• 조준기 앞쪽 덮개를 조준기 설치 전이나 후에 장착할 수 있는지 여부
• 케이블의 배선 및 보호 방법
• 어떤 부품을 교체할 수 있나요?
• 향후 유지보수를 위해 어느 정도의 접근 권한이 필요한가요?
• 공급업체가 조준 테이블과 조명기구 ID를 제공하는지 여부

운반하기는 쉽지만 높은 곳에서 조립하기 어려운 제품은 설치 시간이 늘어날 수 있습니다. 원격 구동 방식은 마스트 하중을 줄이고 구동 장치 유지보수를 용이하게 할 수 있지만, 적절한 케이블 설계, 인클로저 배치 및 설치 조정이 필요합니다. 모듈식 시스템은 유연한 구성 및 예비 부품 교체를 지원할 수 있지만, 설치자는 모듈 조립, 배선, 토크 및 조준에 대한 명확한 지침이 필요합니다.

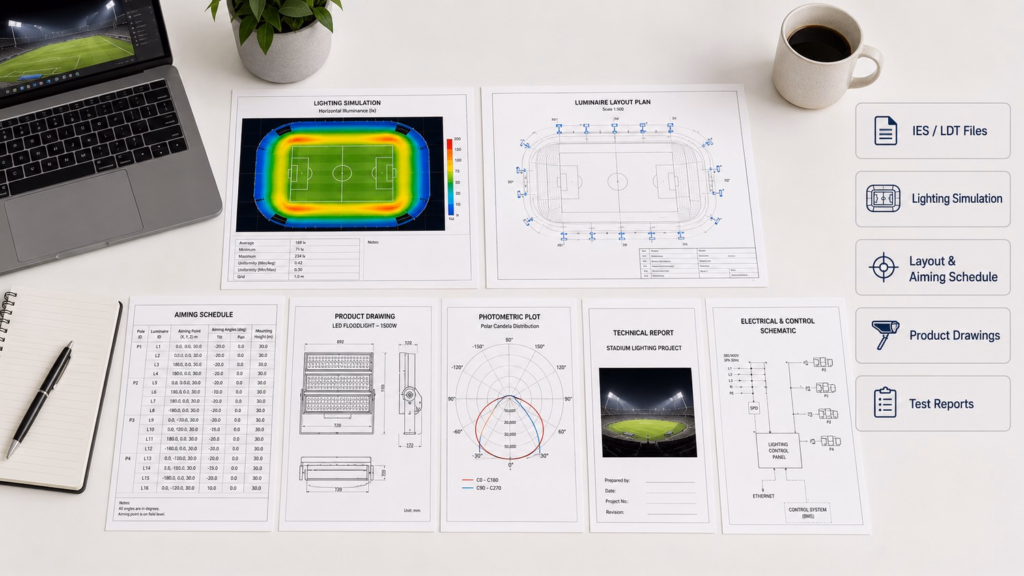

9. 단순한 사양만이 아니라 기술적 근거를 요청하십시오

사양서는 유용하지만, 제품이 프로젝트 요구 사항을 충족할 것이라는 충분한 증거가 되지는 않습니다. 공급업체에 실제 프로젝트와 관련된 문서를 제공해 달라고 요청하십시오.

제출된 파일은 해당 프로젝트에 제공되는 실제 모델, 소비 전력, LED 구성, 광학 시스템, 드라이버 및 제어 옵션과 일치해야 합니다. 유사한 제품에 대한 보고서가 있다고 해서 반드시 해당 제품이 정확히 동일한 구성으로 공급된다는 증거가 되는 것은 아닙니다.

10. 경기장 조명 선정 시 흔히 저지르는 실수

실수 1: 와트수만 보고 선택하기

1,000W 조명 기구가 과거에 1,000W 또는 2,000W HID 조명 기구를 사용했던 모든 분야에 자동으로 적합한 것은 아닙니다. 실제 성능은 광학 설계, 기하학적 구조, 조광 방향 및 시스템 효율에 따라 달라집니다.

실수 2: 최대 루멘 수치만 비교하기

최대 루멘 수치는 빛이 어디로 향하는지를 보여주지 않습니다. 투사 시뮬레이션, 균일도, 눈부심, 빛의 확산, 수직 조도 및 성능 유지율을 비교해 보십시오.

실수 3: 전체 영역에 걸쳐 하나의 빔 각도를 사용하는 것

근거리, 중거리, 원거리 영역은 대개 서로 다른 광학적 요구 사항을 갖습니다. 한 가지 배광 방식만 사용하면 핫스팟, 어두운 부분, 과조명 또는 불필요한 눈부심이 발생할 수 있습니다.

실수 4: 재계산 없이 HID 조명기구를 일대일로 교체하는 것

물리적으로 1:1로 교체한다고 해서 현장에서 동등한 성능이 보장되는 것은 아닙니다. LED 조명기기와 HID 조명기기는 광 분포, 치수, 비추는 면적, 무게, 조광 특성 등에서 차이가 있습니다.

실수 5: 수직 조도를 간과하는 것

경기장은 위에서 보면 밝게 보일 수 있지만, 관중이나 카메라가 있는 방향에서는 선수들이 잘 보이지 않을 수 있습니다.

실수 6: 구조적 검토 없이 기둥을 재사용하는 것

기존 전봇대에는 부식이 발생했거나, 기록되지 않은 개조 사항이 있거나, 정격 용량이 부족하거나, 제안된 LED 조립체에 적합하지 않은 설치 구성이 있을 수 있습니다.

실수 7: 테스트 조건 없이 “깜빡임 없음”을 무비판적으로 받아들이는 것

시간에 따른 광학적 성능은 드라이버 선택, 조광 수준, 전원 공급 조건 및 카메라 설정에 따라 달라질 수 있습니다. 필요한 시험 조건과 증거 자료를 명시하십시오.

실수 8: 가장 저렴한 조명 기구를 선택하는 것

설치, 구조 변경, 고정 장치 수량, 에너지 사용량, 드라이버 교체, 리프팅 접근, 가동 중단 시간, 시운전 및 보증 이행은 모두 총 비용에 영향을 미칩니다.

11. 고정 장치 유형을 프로젝트에 맞추기

다음 표는 제품 순위표가 아닙니다. 이 표는 다양한 제품 구조가 각기 다른 프로젝트 요구 사항에 어떻게 부합할 수 있는지를 보여줍니다. 최종 선정 시에는 반드시 최신 승인된 데이터시트와 프로젝트별 조명 계산을 참고해야 합니다.

12. LED 경기장 조명 프로젝트 투입 사항 점검표

프로젝트에 대한 완전한 정보를 제공하면 공급업체가 적절한 조명기구, 광학 장치, 수량 및 설치 배치를 추천하는 데 도움이 됩니다.

자주 묻는 질문

LED 경기장 조명의 출력은 몇 와트여야 할까요?

모든 경기장에 적용되는 표준 와트수는 없습니다. 필요한 와트수는 경기장 크기, 목표 조도, 기둥 높이, 후퇴 거리, 조명기구 수, 광 분포, 유지보수 계수 및 요구되는 균일도에 따라 달라집니다. 프로젝트별 조명 시뮬레이션을 수행한 후 와트수를 확정하십시오.

루멘 출력이 높을수록 항상 더 좋은 것일까?

아닙니다. 더 높은 루멘 출력은 광학 시스템이 빛을 필요한 영역으로 정확히 전달할 때만 유용합니다. 광 분포가 더 적절한 저출력 조명 기구는 빔 제어 성능이 떨어지는 고출력 조명 기구보다 현장에서 더 나은 결과를 낼 수 있습니다.

경기장 조명에 가장 적합한 빔 각도는 무엇인가요?

대부분의 경기장 프로젝트에는 하나 이상의 광 분배 방식이 필요합니다. 먼 구역에는 좁은 분배 방식을 사용할 수 있으며, 가까운 구역, 중간 구역 및 사이드라인에는 중간, 넓은 또는 비대칭 분배 방식이 적합할 수 있습니다.

모듈식 경기장 조명이 더 나을까요, 아니면 일체형 경기장 조명이 더 나을까요?

어느 쪽이 보편적으로 더 낫다고 할 수는 없습니다. 일체형 조명기구는 조립을 간소화할 수 있는 반면, 모듈식 시스템은 전원, 광학, 외장 및 유지보수 측면에서 유연성을 제공할 수 있습니다. 가장 적합한 구조는 장착 용량, 프로젝트 규모, 설치 방법, 운송 및 서비스 요구 사항에 따라 달라집니다.

LED 경기장 조명은 기존 전봇대를 재사용할 수 있나요?

가능할 수도 있지만, 전주, 기초, 가로대, 연결부 및 설치 구조를 평가해야 합니다. 고정 장치의 무게만으로는 충분하지 않으며, EPA, 압력 중심, 풍력, 부식 및 구조적 내력도 고려해야 합니다.

전문 경기장 조명에는 깜빡임 제어 기능이 필요한가요?

전문 방송, 슬로우 모션 촬영 또는 고속 카메라를 사용하는 프로젝트의 경우, 일반적으로 명확히 정의된 시간-조명 성능이 요구됩니다. 사양서에는 시험 방법, 드라이버 구성, 부하 조건, 조광 수준 및 합격 기준이 명시되어야 합니다.

경기장 조명 견적서에는 어떤 내용이 포함되어야 할까요?

유용한 견적서에는 정확한 조명기구, 와트수, 광학 시스템, 수량, 드라이버 및 제어 장치, 설치 부속품, 치수, 중량, EPA 및 광도 측정 파일, 예비 조명 결과, 보증 조건, 보증 제외 사항, 납품 및 시운전 책임 사항이 명시되어야 합니다.

두 가지 경기장 조명 안을 어떻게 비교해야 할까요?

동일한 프로젝트 요구 사항에 따라 전체 시스템을 비교하십시오. 조명 기구의 가격, 와트수, 루멘뿐만 아니라 현장 성능, 수량, 광학 성능, 눈부심, 구조적 영향, 제어 시스템, 설치, 유지보수, 기술적 근거 및 총 프로젝트 비용까지 종합적으로 검토하십시오.

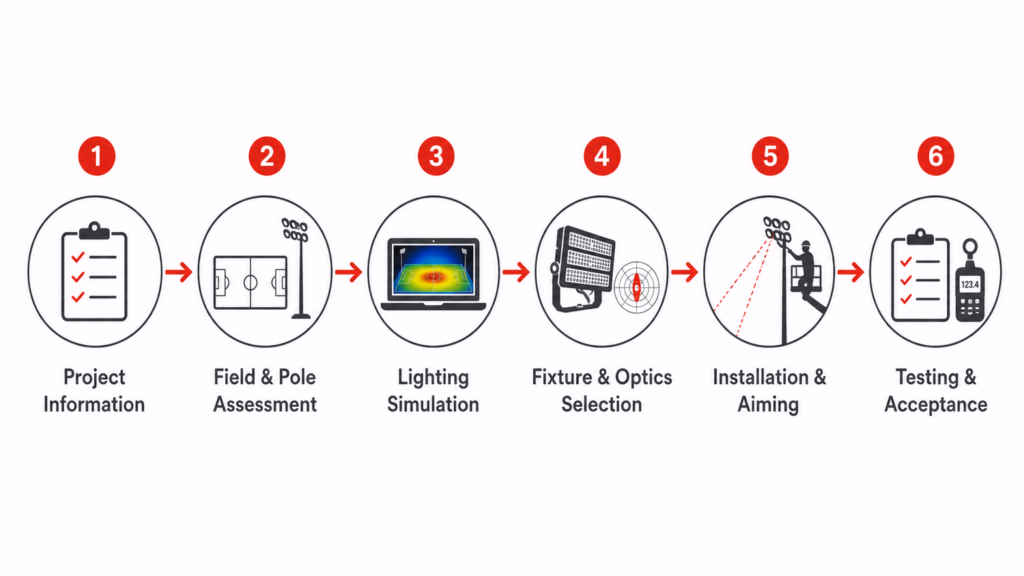

프로젝트 입력 사항 및 현장 평가를 시작으로 시뮬레이션, 조명 기구 선정, 설치, 조준, 테스트 및 검수까지 이어지는 실용적인 선정 워크플로우.

결론

LED 경기장 조명을 선택하는 것은 와트수를 정하는 것에서 시작하는 것이 아니라, 프로젝트를 이해하는 것에서 시작됩니다. 신뢰할 수 있는 결정을 내리기 위해서는 경기장 규모, 경기장 지형, 광도학적 요구 사항, 광 분포, 조명 기구 구조, 구조적 조건, 전기 및 제어 호환성, 환경적 신뢰성, 설치 및 유지보수, 그리고 프로젝트별 검증 사항 등을 종합적으로 고려해야 합니다.

최고의 경기장 조명이란 반드시 출력이 가장 높거나 사양표상 수명이 가장 긴 제품만을 의미하는 것은 아닙니다. 경기장의 실제 환경에서 요구되는 가시성, 균일성, 눈부심 제어, 신뢰성 및 작동 성능을 모두 충족시키는 제품, 그리고 이를 바탕으로 한 종합적인 조명 설계가 바로 최고의 경기장 조명입니다.
